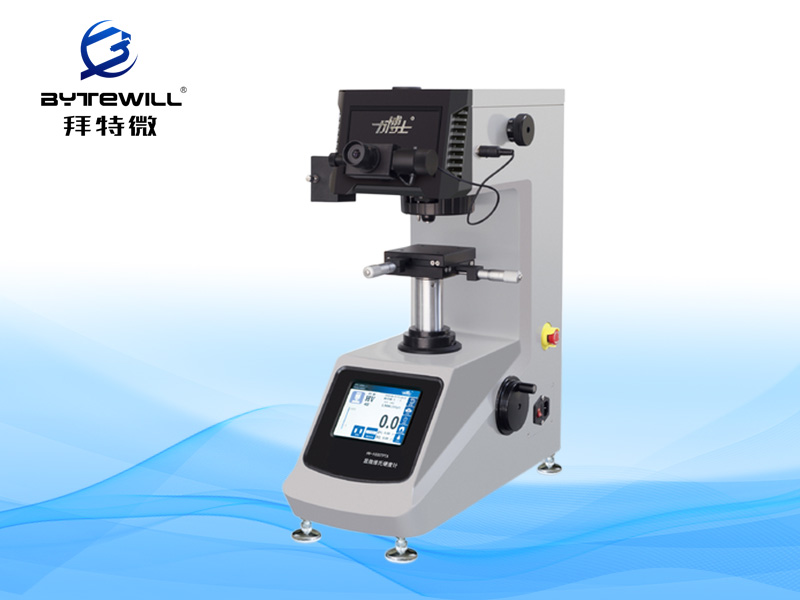

HV-1000TPTA型数显显微维氏硬度计
HV-1000TPTA型数显显微维氏硬度计
分类:金相分析显微镜及制样设备   发布时间:2023-06-11   57次浏览

HV-1000TPTA型数显显微维氏硬度计





  本型号显微维氏硬度计是根据GB/T4340.2-2012、ISO6507-2和美国ASTME384的标准进行设计生产,是机械、光学与计算机技术相结合的新型硬度测试仪器,能够自动切换物镜、压头,输入测量的对角线长度值,自动进行硬度计算、储存、显示、打印及硬度换算等功能。   本型号显微维氏硬度计适用于测试微小的金属部件、薄片、金属箔及工件硬化层、电镀层、氮化层、渗碳层、氰化层的维氏或努氏硬度,还可用于珠宝、陶瓷和玻璃等用大试验力无法测试的非金属材料。本仪器具有测试精度准、可靠性高、智能化程度全面、压痕极小,对试样无损坏等特点。   本机可作为金相显微镜观察材料的组织与机体,当接口与电脑配合后,安装好CCD摄录机及软件卡就可成为图像处理的显微硬度计使用,其功能强大,是现阶段较为理想的测试仪器。可通过网络对实验结果及图像进行传输。




产品详情

一、产品概述

  首先感谢您选用本公司产品及浏览技术说明书。

  本型号显微维氏硬度计是根据GB/T4340.2-2012、ISO6507-2和美国ASTME384的标准进行设计生产,是机械、光学与计算机技术相结合的新型硬度测试仪器,能够自动切换物镜、压头,输入测量的对角线长度值,自动进行硬度计算、储存、显示、打印及硬度换算等功能。

  本型号显微维氏硬度计适用于测试微小的金属部件、薄片、金属箔及工件硬化层、电镀层、氮化层、渗碳层、氰化层的维氏或努氏硬度,还可用于珠宝、陶瓷和玻璃等用大试验力无法测试的非金属材料。本仪器具有测试精度准、可靠性高、智能化程度全面、压痕极小,对试样无损坏等特点。

  本机可作为金相显微镜观察材料的组织与机体,当接口与电脑配合后,安装好CCD摄录机及软件卡就可成为图像处理的显微硬度计使用,其功能强大,是现阶段较为理想的测试仪器。可通过网络对实验结果及图像进行传输。


  二、详细参数


HV-1000TPTA型显微维氏硬度计
维氏标尺HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
试验力0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807 (N)
10 25 50 100 200 300 500 1000 (gf)
试验力选择通过转动试验力变换手轮进行试验力选择,当前试验力显示在屏幕上
加载控制自动(加载/保荷/卸载)
自动转塔自动(加载/保荷/卸载)
保荷时间1~60 秒可调(5 秒为增量)
测试模式HV/HK
硬度值范围5-3000HV,通过测微计上测量所得数据,将数据输入到硬度计即可得到相应硬度值。
试件******高度110mm,压痕中心至机壁距离 110mm
光学测量系统物镜:10×(观察),40×(测量) ,分度值:0.25μm
总放大倍数:100×(观察),400×(测量) 测量范围:0~200μm
XY 坐标试台尺寸:100×100(mm) ,行程:25×25(mm) ,分度值:0.01mm
光源12V/20W ,光源亮度:PWM 调光
节能模式5 分钟不用后自动进入待机模式
电源220V 50Hz,整机功耗:100W
总尺寸525×330×620(mm),重量:36KG
特殊配置内置打印机,区间报警


  三、基本配置

序号 名称 规格 单位 数量 备注
1主机维氏硬度计HV-1000TPTA1
2维氏压头
1
3物镜10x,40x各1件
4附件箱
(1个)
10x数显测微目镜
1
5十字坐标试台
1
6水平调节螺钉M10x254
7水平泡
1
8内六角扳手2.5mm1
9内六角扳手3mm1
10十字螺丝刀5x751
11一字螺丝刀5x751
12标准维氏硬度块700-800HV11
13标准维氏硬度块400-600HV0.21
14防尘罩
1
15熔断器2A2备件
16卤素灯泡12V/20W1备件
17电源线
1
18薄片试台
1
19平口钳
1
20细丝试台
1
21内六角圆柱头螺钉M5x124不锈钢
22大V型块
1
23小V型块
1
24资料合格证
1
25使用说明书
1
26装箱单
1
