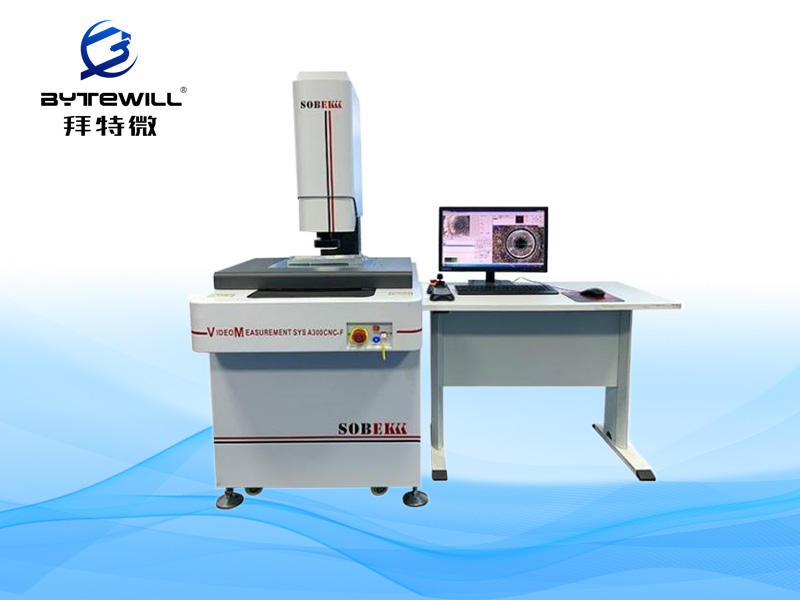

全自动影像测量仪
全自动影像测量仪
分类:影像测量仪系列   发布时间:2023-05-20   93次浏览

全自动影像测量仪在电子、晶圆科技、塑胶、零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、高等院校、科研院所等领域具有广泛应用


产品详情

主要特点:

◆ 日本“Panasonic”伺服电机实现XYZ三轴CNC自动测量,稳定安全的控制平台移动

◆ TPI研磨级丝杆、让测量定位精度准确可靠、定位精度可达到0.001mm

◆ 日本“THK”直线导轨(行走平行度精度≤0.001mm)

◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠

◆ 德国“RSF”0.0001mm光栅、测量数据更具稳定性

◆ 数据自定义导出Excel、PDF图文并茂的报表输出功能、并可逆向导入导出CAD,轻松输出检测结果

◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能

◆ 业内的自动变倍卡位导航镜头,轻松实现产倍率切换及产品测量定位,提高测量速度2倍

◆ 工业级1920*1080高分辩率130W数字CCD,满足清晰观察和稳定测量的需求

◆ 影像测量仪软件,支持Win7 操作系统,终身升级维护



本参数 Basic parameters

机器型号

AZ300CNC

外形尺寸(LWH)(mm)

820*1104*1745 (不含电脑桌尺寸)

测量范围(LWH)(mm)

300*200*200

重量(kg)

490

承重(kg)

25

X 、Y轴测量精度(μm)

1.8+L/200

Z轴测量精度(μm)

3.5+L/200

重复测量精度(μm)

≦2

X、Y轴运动速度(mm/s)

0-300 可调

Z轴运动速度(mm/s)

0-100 可调

物镜工作距离(mm)

90

系统平台

Win 7/64位操作系统  (要求分辩率1920*1080)

电源

220V/50Hz/5A

工作环境

温度25±2 ℃,温度变化≦2℃/hr



机器配置 Mac hine configuration

放大倍率

光学放大倍率:0.7-4.5X;影像放大倍率:44.96-258.63X

轮廓光源系统

LED冷光源,256级亮度程控可调

表面光源系统

四环八区LED冷光源,各区独立操控,256级亮度程控可调

光学镜头

0.7-4.5X自动变倍导航镜筒(双CCD)

CCD

130万像素彩色数字工业摄像机(海康)分辩率1920*1080

操作方式

摇杆 + 软件

导轨

日本“THK”线性导轨

丝杠

台湾“TBI”研磨级滚珠丝杠

轴承

日本“NSK”双例组合向心球轴承

电机

日本“Panasonic”交流同步伺服电机

运动控制

全闭环控制

金属光栅尺

0.0001mm

金属光栅尺德国“RSF”

测量软件

SBK-CNC

测量软体

工控电脑

联想Intel I3, 4G Ram, 240G固态硬盘, DVD

显示器

21.5寸液晶显示器

摇杆

小龙(无人机系列摇杆)具备X、Y、Z三轴锁轴功能



SBK-CNC 软件优势功能

1

支持自定义修改影像窗口大小、图像窗口可达800*1066分辩率可达1920*1080

2

支持灯源控制:亮度、分区、全区、并具有完美光源旋转和记录功能

3

支持影像整体对焦、局部对焦

4

支持轮廓自动扫描、逆向扫描功能并直接在软件里面构造点,圆弧, 圆,直线

5

支持图片检测同步快照、离线修改测量元素、自定义元素名称修改等人性化功能

6

支持2D CAD理论元素快速导航测量、测量无基准轮廓度、自定义模板导出数据

7

支持输出数据到加密EXCEL、最小值直接计算、程序平移复制功能

8

地图导航功能,让编程及测量速度提高2倍,节约时间、提高效率

9

支持线纹尺的自动补偿、测量异常提示功能、EXCEL报表图表统计功能



SBK-CNC 硬件优势功能

1

日本日本“Panasonic”伺服电机 定位精度≤0.001mm  20bit1圈128万脉冲

2

日本“THK”直线导轨(行走平行度精度≤0.001mm)

3

台湾“TBI”研磨级滚珠丝杆 (重复定位精度≤0.002mm)

4

日本“NSK” 双例组合向心球轴承(同时接受径向载荷和轴向载荷高赖用性)

5

“小龙”军用无人机系列摇杆,使用寿命长,性价比极高

6

透射光源,测量块精度≤0.002mm,测针规精度≤0.003mm

7

采用导航变倍卡位双摄像镜头寻找测量位置

8

“海康”千兆以太网130万数字CCD,图像分辩率高达1920*1080,稳定可靠

9

德国“RSF”0.0001mm分辨率光栅尺,抗干扰、寿命长

10

大理石底座及龙门结构,高稳定性、低变行性,使用可长达30-50年
