系统构成

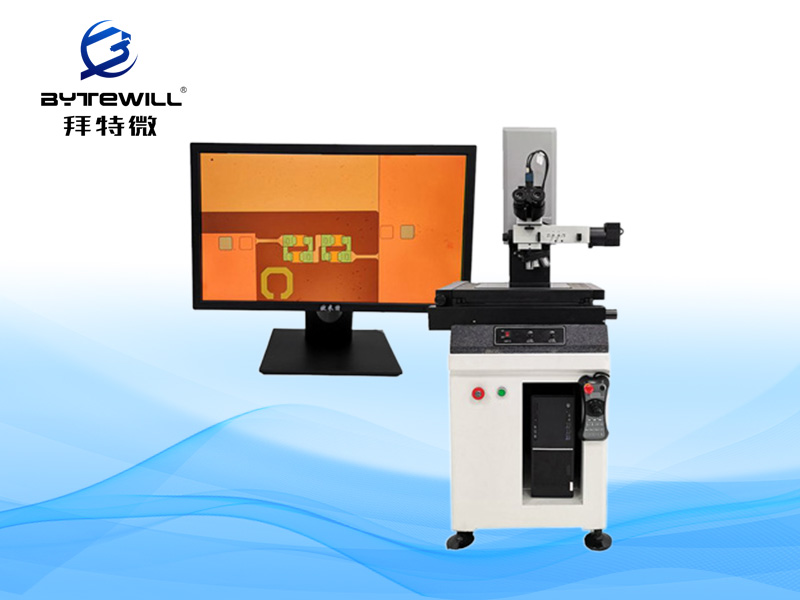

全套设备由以下几部分组成：

1、BT-300工具金相显微镜

2、BT-1.5D定制测量软件

3、630万像素USB3.0高速相机（30帧），可选1200万（20帧）和2000万像素（12.5帧）

4、外设（计算机）

技术参数

1、BT-300测量显微镜

1）显微镜类型：工具金相显微镜;

2）放大倍数：放大50、100、200、500倍；可以选配1000倍

3）光源类型：5W白光LED灯；

4）视场数：22；

5）照明方式：反射光，科勒照明/透射光普通照明；

6）观察方法：明场；

7）微分干涉：DIC微分干涉成像；（干涉片为选配）

8）物镜转盘：5孔明场物镜转盘；

9）物镜类型：平场复消色差物镜；

10）载物台结构：三层机械结构高精度移动载物

11）测量行程：X轴300mm，Y轴200mm，Z轴200mm

3、高精度电动自动载物台

1）XY行程300X200mm，台面450*350mm

2）平台光栅显示精度值0.5um，可以选配0.1um

3）传动方式：手动

4、Z轴电动和手动双控,测量准确度

1）Z轴光栅显示精度值0.5um（可以选配0.1um），测量精度在3-5um

2）传动方式：手动，电动

技术规格:Technical specifications

光学系统	无限远光学系统
观察头	30°倾斜，正像，无限远铰链三通观察筒，瞳距调节 :50-76mm，两档分光比 100/0 或 0/100
目镜	高眼点大视野平场目镜 PL10X/22mm，可带测微尺
转换器	内定位 5 孔转换器
物镜	5X无限远长工作距平场消色差金相 DIC 物镜
	10X无限远超长工作距平场消色差金相 DIC 物镜
	20X无限远超长工作距平场消色差金相DIC物镜
	50X无限远长工作距平场明场消色差金相物镜
	100X无限远超长工作距平场明场半复消金相物镜
放大倍率	光学放大倍率：50X-1000X
放大倍率	系统放大倍率：135X-2700X
测量显微镜主体	手动测量平台（行程 200mm(X)×100(Y)mm，带电动调焦控制盒；样品高度 175mm；测量精度，X 和 Y ：（2+L/200)μm，L 为测量长度（单位 mm） Z:（3+L/200)μm
测量显微镜主体	手动测量平台（行程 300mm(X)×200(Y)mm，带电动调焦控制盒；样品高度 175mm；测量精度，X 和 Y ：（2+L/200)μm，L 为测量长度（单位 mm） Z:（3+L/200)μm
照明系统	明场反射照明器，带明场照明切换装置；带滤色片插槽与偏光装置插槽，带 5WLED 灯源，亮度可调（含托架适配器）
照明系统	辅助对焦模块，带对焦分划板两档，
调焦方式	电动和手动复合型粗微调手轮调节，精度0.001mm，调焦距离 175mm
偏振光	起偏镜插板，360°旋转式检偏镜插板
DIC 组件	微分干涉组件
相机	1）630万有效像素 2）1/1.8"CMOS芯片，单个像素面积2.4X2.4um 3）半导体制冷 4）采用OTC真彩还原技术，具有优良的色彩还原效果；5）高灵敏度，*短曝光时间10ms； 6）高速USB3.0数据传输；7）标准C-mount视频接口；
摄像接口	0.65X CTV、C 型接口、可调焦
PC	戴尔电脑OptiPlex 3050MT操作系统W10处理器芯片I5-10500， 23寸戴尔显示器
软件	1）实时影像观察2）实时图像抓取3）二维几何尺寸测量4）测量结果报表输出5）多分辨率切换
标尺	0.01mm
