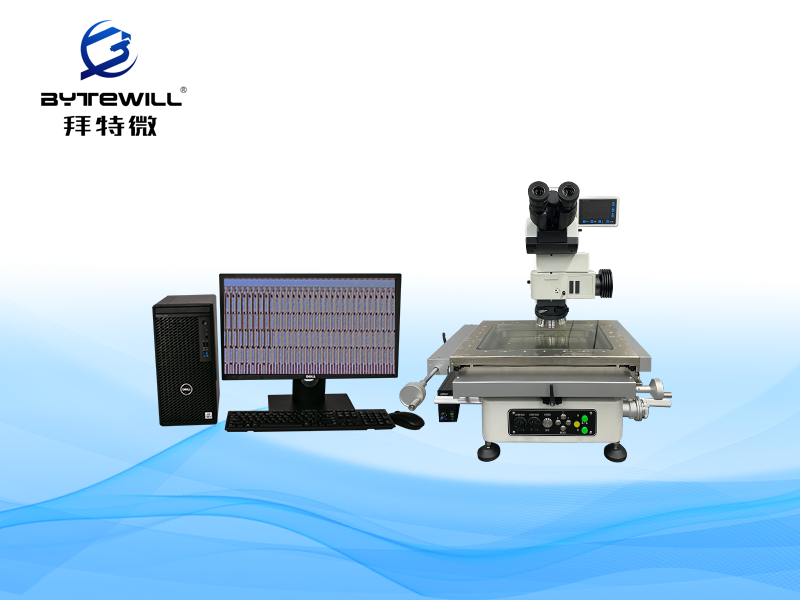

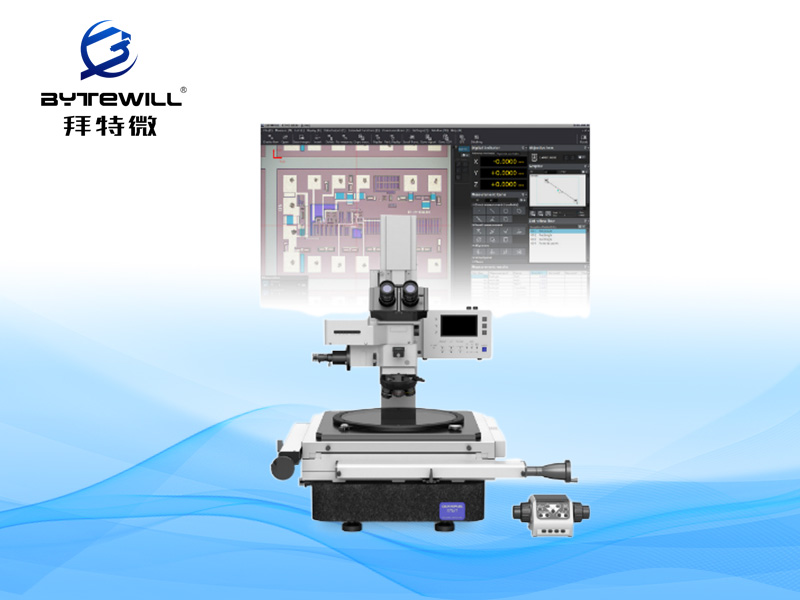

奥林巴斯工具测量显微镜
奥林巴斯工具测量显微镜
分类:工具金相显微镜系列   发布时间:2023-05-20   93次浏览

通过整合光学显微镜和先进的测量能力实现测量多年的显微镜开发经验成就了优异的观察性能STM7测量显微镜系列采用了当前*********光学显微镜中所使用的UIS2无限远校正光学系统。因此,观察到的图像具有高分辨率和高对比度,此外,以确保实现对微小细节的高精度测量。


产品详情

技术规格:Technical  specifications


小型镜架

中型镜架

大型镜架

光学系统

UIS2光学系统(无限远校正)

显微镜

镜架

观察方法

BF/DF/DIC/KPO*1

反射/透射

反射/透射

照明系统

白色:用于反射光照明,绿色:用于透射光照明,******功耗: 10 W

聚焦

电动/手动

手动 [手动型]

电动 [电动型]

行程

175 mm

145 mm*2

FOCUS 按钮: 粗移速度

8 mm/s [电动型]

微调焦速度 (可变)

800 µm/400 µm/200 µm/50 µm (旋转一周移动量) 4 档可选 [电动型]

******测量高度

175 mm*3, 120 mm*4

145 mm*3, 90 mm*4


物镜

测量物镜/金相物镜

观察筒

正像单目镜筒,正像三目筒(100:0/0:100)

载物台

行程(mm)



50(X)x50(Y)

200(X)x200(Y)

300(X)x300(Y)

100(X)x100(Y)

测量精度(µm)

50mm

行程:(3+L/50)

3+4L/200

3+6L/300

100mm

行程:(3+L/100)

计数器显示

轴数

3轴

单位

毫米/微米/英寸/密耳

计数器显示> 最小分辨率

0.1μm

外形尺寸

[手动型]( mm )

466(宽)x583(长)x651(高)

606(宽)x762(长)x651(高)

804(宽)x1024(长)x686(高)

[电动型] ( mm )

466(宽)x583(长)x811(高)

606(宽)x762(长)x811(高)

804(宽)x1024(长)x844(高)

重量

[手动型]

约84kg


约277kg

[电动型]

约92kg


约284kg

备注

*1: 简易偏光观察
  *2: 使用大型镜架STM7-LF/STM7-LFA时,可以将高度为100 mm或以下的样品放

置在光轴后方180 mm或以上距离的地方。
  *3: 采用金相显微镜使用的物镜
  *4: 采用测量显微镜使用的物镜

可选配件

电脑,专业工具测量软件,相机
