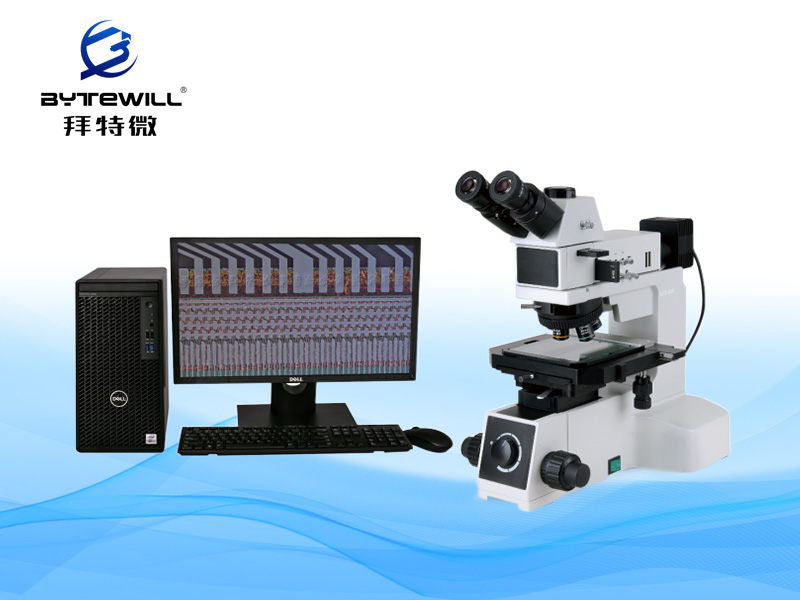

半导体金相显微镜4R系列
半导体金相显微镜4R系列
分类:金相显微镜系列   发布时间:2023-05-20   138次浏览

4寸大行程移动工作平台,长工作距半复消色差明场物镜,图像锐利清晰,广泛应用于晶圆、FPD等各项工业检测。工业检测级显微镜镜体,高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。


产品详情

技术规格:Technical  specifications

光学系统

无限远色差校正光学系统。明场观察。

目镜

PL10X/22平场高眼点目镜

观察筒

30°铰链式三目,分光比,双目:三目=100:0或50:50

物镜

LMPL-BF无限远长工作距明场金相物镜5X、10X、20X、50X、100X

转换器

5孔内倾式转换器,带DIC插槽

载物台

4”双层机械移动平台,行程105x 105mm,带金属平板平台,右手位X、Y移动手轮,配平台接口

4”双层机械移动平台,行程105x 105mm,带玻璃平台,右手位X、Y移动手轮,配平台接口

显微镜镜体

粗微调同轴、粗调行程33mm,微调精度0.001mm,,带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器,双路电源输出

反射照明器系统

带可变视场光阑与孔径光阑,均可调中心;带滤色片插槽与偏光装置插槽;带斜照明切换拉杆。12V100W卤素灯,光强连续可调(选择此组照明器时,应使用MX-6R型显微镜镜体)

透射照明系统

单颗大功率5W LED,白色,光强连续可调。N..A.0.5聚光镜,带可变孔径光阑

其他附件

摄影摄像附件:0.5X,C型接口,可调焦

起偏镜插板,固定式检偏镜插板,360°旋转式检偏镜插板

USB3.0相机。600万,1200万,2000万像素。

测量软件(金相分析,颗粒分析,清洁度,孔隙率)
