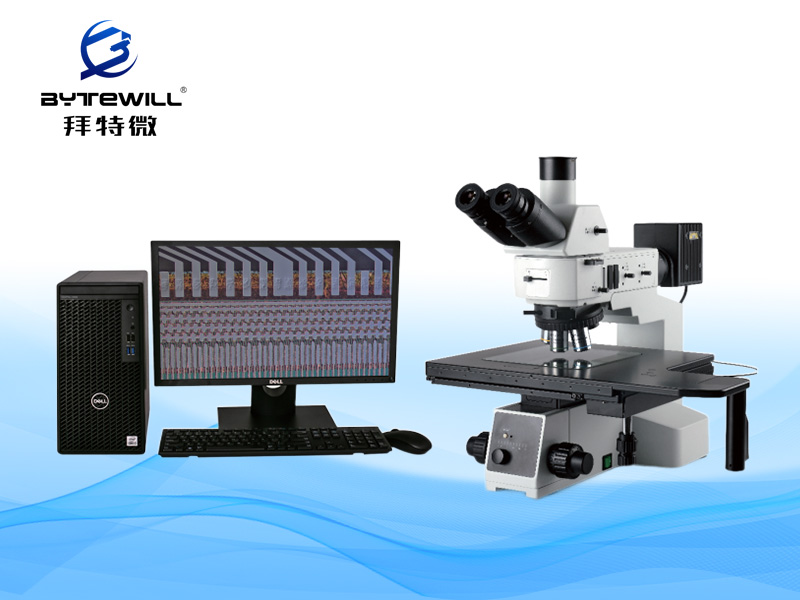

半导体金相显微镜8R系列
半导体金相显微镜8R系列
分类:金相显微镜系列   发布时间:2023-05-20   155次浏览

8寸大行程移动工作平台,长工作距半复明暗场消色差物镜,图像锐利清晰,广泛应用于晶圆、FPD等各项工业检测。工业检测级显微镜镜体,高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。


产品详情

技术规格:Technical  specifications

光学系统

无限远色差光学系统

观察方式

明场/暗场/偏光/DIC

观察筒

30°倾斜,正像,无限远铰链三通观察筒,曈距调节:50-76mm,分光比:100:0或0:100

目镜

高眼点大视野平场目镜PL10X/25mm,视度可调,可带单刻度十字分划板

物镜

无限远长工作距平场明暗场消色差金相物镜(5X、10X、20X、50X 、 100X)

转换器

明暗场五孔转换器,带DIC插槽

明暗场、明场六孔转换器,带DIC插槽

明场七孔转换器,带DIC插槽

调焦机构

反射式机架,前置低手位粗微同轴调焦机构。粗调行程33mm,微调精度0.001mm ;带有防止下滑的调节松紧装置和随机上限位装置;内置100-240V宽电压系统,带光亮度设定暗扭与复位按扭

明暗场反射照明器,带可变孔径光阑,视场光阑,中心均可调;带明暗场照明切换装置;带滤色片插槽与偏光装置插槽

载物台

8英寸三层机械移动平台,低手位X、Y方向同轴调节;平台面积525mmx330mm,移动范围: 210mmx210mm ;带离合器手柄,可用于全行程范围内快速移动;玻璃载物台板,(反射用)

反射照明系统

明暗场反射照明器,带可变孔径光阑,视场光阑,中心均可调;带明暗场照明切换装置;带滤色片插槽与偏光装置插槽

其他附件

摄影摄像附件:0.5X,C型接口,可调焦

起偏镜插板,固定式检偏镜插板,360°旋转式检偏镜插板

USB3.0相机。600万,1200万,2000万像素。

测量软件(金相分析,颗粒分析,清洁度,孔隙率)
