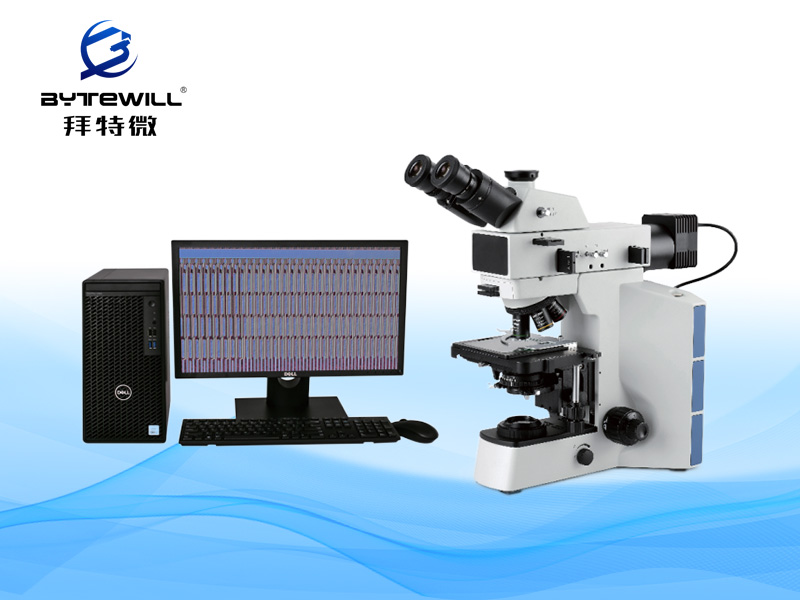

电动鼻轮半导体金相显微镜
电动鼻轮半导体金相显微镜
分类:金相显微镜系列   发布时间:2023-05-20   143次浏览

4-12寸大行程移动工作平台,长工作距半复明暗场消色差物镜,图像锐利清晰,广泛应用于晶圆、FPD等各项工业检测。工业检测级显微镜镜体、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。


产品详情

技术规格:Technical  specifications

光学系统

无限远色差校正光学系统

光学放大倍数

50倍-500倍(可选1000倍)

数码放大倍数

150倍-1500倍(21.5寸显示器)搭配100倍物镜倍数可达3000倍

工业相机

1200万1/1.8寸彩色索尼工业芯片(可选630万和2000万像素)

观察筒

角度可调,正像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=100:0

目镜

高眼点大视野目镜PL10X23mm,视度可调

物镜

无限远明暗场半复消色差金相 DIC 物镜 5X 10X 20X 50X 100X

物镜转换器

电动明暗场5孔转换器(带DIC插槽),物理按钮和软件双控.

机架

透反射用机架, 低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,采用数字调光,具有光强设定与复位功能

载物台

6英寸平台,平台面积 450*240mm,移动行程:158mmX158mm机械平台,X、Y方向同轴调节;

含快速移动装置

4英寸载物台,平台面积 310*240mm,移动行程:100mmX100mm机械平台,X、Y方向同轴调节;

8英寸平台,平台面积 525*330mm,移动行程:210mmX210mm机械平台,X、Y方向同轴调节;含快速移动装置

14*12英寸平台,平台面积 710*420mm,移动行程:356mmX305mm机械平台,X、Y方向同轴调节;含快速移动装置

聚光镜

摇出式消色差聚光镜(N.A.0.9)

反射照明器

明暗场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,

灯室

5W可调LED灯室,透、反射通用,预定中心

摄像接口

摄影摄像附件:0.65X,C型接口,可调焦(可选0.5X/1X)

偏光组件

起偏镜插板,360°旋转式检偏镜插板

其他附件

摄影摄像附件:0.5X,C型接口,可调焦

测量软件

起偏镜插板,固定式检偏镜插板,360°旋转式检偏镜插板

标尺

USB3.0相机。600万,1200万,2000万像素。

测量软件(金相分析,颗粒分析,清洁度,孔隙率)
